E30 Sähkölasien asennus

[smpovers]

Jostain syystä haku ei toimi mun koneella

Löytyiskö mistään jotain kytkentäkaaviota sähkölaseille?
Kiinnostaisi tietää mitä releitä/ohjausyksiköitä järjestelmään kuuluu ja missä ne sijaitsevat sekä myös mihin mikäkin johto kytketään? Onko näin että keskuslukon boxin kautta ohjataan myös laseja?
Mulla on nyt lasien moottorit, napit, joku rele sekä muutamia piuhoja mitkä irroitin autosta(ei ole täydellinen johtosarja mutta kytkimien paikat ainakin on sekä jotain johtoja kickpaneelista).
Omassa autossani ei ole vakiona ollut keskuslukitusta mutta mulla on semmonen varaosa auto missä on keskuslukitus, mutta ei sähkölaseja joten voiko sen osia käyttää hyväksi?
Vai olisko helpompi patentoida joku oma "järjestelmä"?

[smpovers]

Mistäs löytyis inffoa mitä mistäkin keskuslukituksen ohjausboxin johdoista tapahtuu ja mitkä voi siirtää syrjään ku haluu sähkölasit toimii? (Vakionaku ei ollu keskuslukitusta)

EDITTIÄ:

http://themurrays.homeip.net/bmw318/electrical/page-146.JPG

Joku vois varmaa selostaa vähä tota kuvaa.
Ilmeisesti siis keskuslukituksen boksia ei pidä sotkea tohon soppaan?
Napeilta ilmeisesti menee suoraan johdot nostimille mutta kestääkö napit sitä virtamäärää?
Sitten tonne väliin tarvitsee jonkun "25a automaattisulakkeen" tai siis sen tapaisen systeemin.
Virta napataan ratin alta liittimestä numero 25 eli taitaa olla se ensimmäinen niistä

[smpovers]

http://www.realoem.com/bmw/showparts.do?model=AJ93&mospid=47318&btnr=61_0774&hg=61&fg=35&hl=24

Onko circuit breaker nappi numero 7? Varaosanumero: 61 31 1 369 375
Onko tuo se "ylivirtasuoja"?

[crockett]

Osa numero 7 on juuri se ylivirtasuoja. sen kautta virta menee napeille. keskuslukon boksi ei liity millään lailla sähkölaseihin vaan virta otetaan lisävarustepistokkeesta rattiakselin takaa.

[Zetz]

jatketaas tätä, eli, mulla on noi sähkökiskot ja katkasimet, mitä muuta siihen tarvitsen kun 25A sulakkeen ja johtoa? ja mistä kohtaa tuo virta oikeen otetaan noille lasiloille..

eli tuosta kuvasta ymmätäisin että virtalukolta otettaisiin virta noille katkaisimille tuon ylivirtasuojan läpi, ja maat ottaa mistä ottaa, pitääkö paikkaansa vai olenko väärässä?

edittiä, mihin tuo kytketään tuo ylivirta suoja? ja etenkin miten

[smpovers]

On niin pirusti aikaa jo kun nuo sähkölasit asensin...
Auton omaan sulakerasiaan pistettiin 25a sulake. En muista numeroa, mutta käyttöohjekirjassa se lukee. Ratin takana olevasta taulusta otettiin virta. Sitten vaan kaavion mukaan asentelet.

Jos autossa on keskuslukitus ollut tehtaalta, niin ei tarvitse ainakaan oviin vetää johtoja vaan johdot liittimineen on valmiina.

Ylivirtasuoja tulee keskikonsoliin apukuskin napin yläpuolelle

Tuossa kuvassa siis tuo "viides" nappi

http://www.bmwmregistry.com/faq/E30_M3_dash_late.jpg

[Zetz]

Ylivirtasuoja tulee keskikonsoliin apukuskin napin yläpuolelle

Tuossa kuvassa siis tuo "viides" nappi
http://www.bmwmregistry.com/faq/E30_M3_dash_late.jpg

joo,o niin tulee, mutta mitäs piuhoja ja mistä mä siihen vedän

[|foder|]

joo,o niin tulee, mutta mitäs piuhoja ja mistä mä siihen vedän

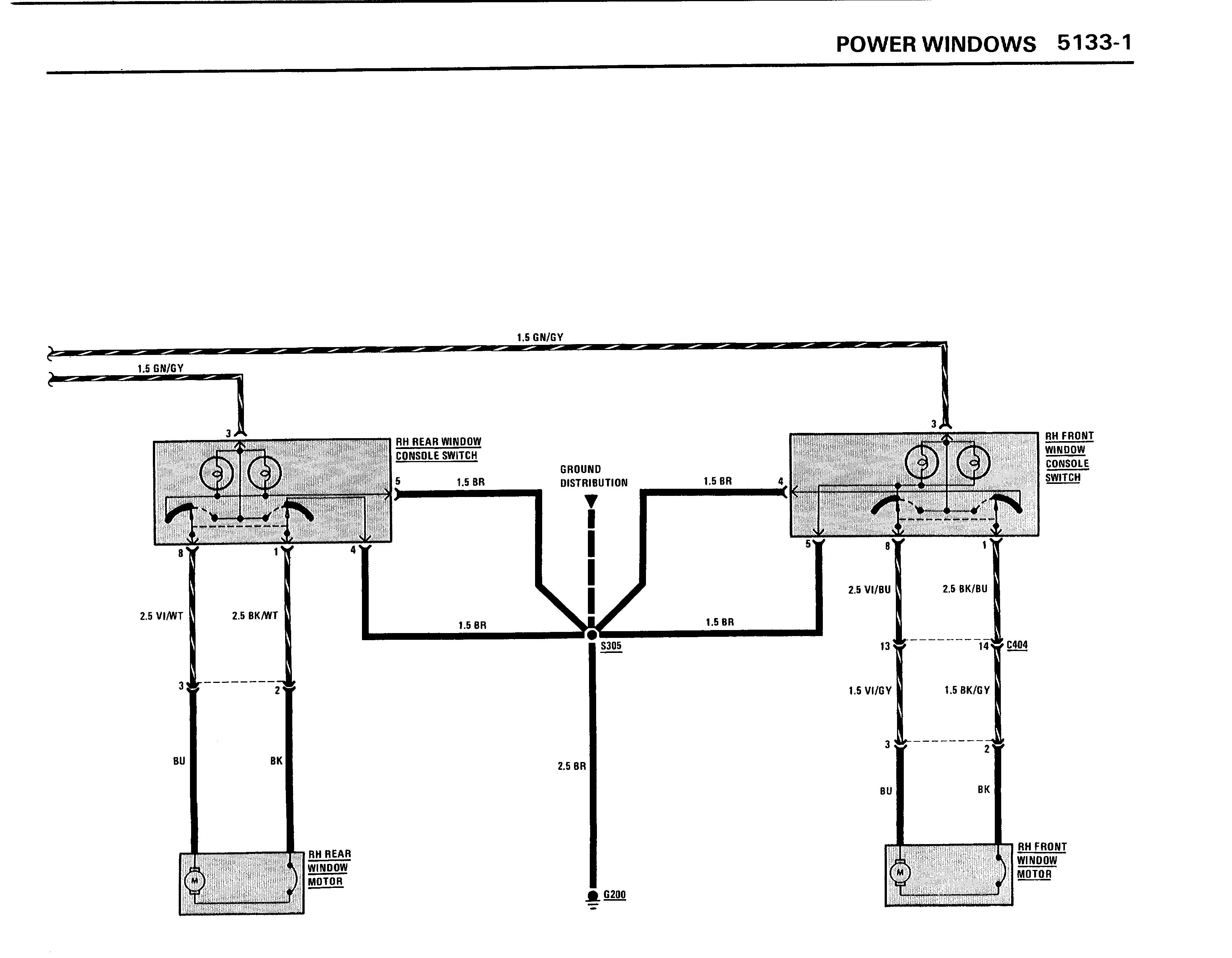

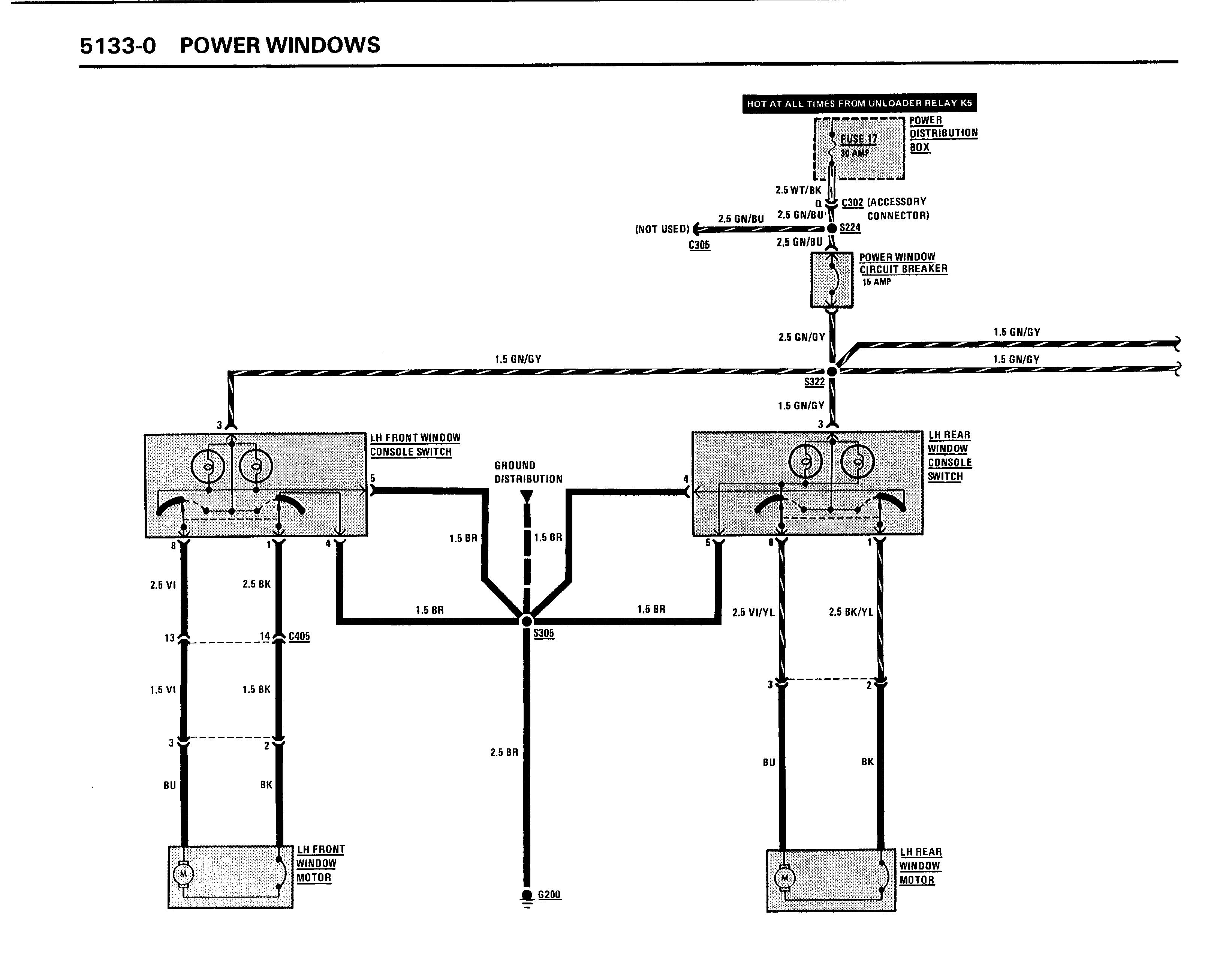

Tossa olis jotain kuvia: KUVA1 KUVA2 (kuvat järkyttävän suuria)
Eikös tässä e30een haettu kuvia?

Laita vaikka privaan sähköpostiosoittees niin voin lähettää pdf:n, jossa kaikki johdotuskaaviot kaikille laitteille...

E: Jaahas ylempänä onkin lähestulkoon sama kuva jo linkitetty mutta laita sähköpostiosoite niin saat vähän paremmat kuvat pdf:nä...

[Zetz]

http://www.realoem.com/bmw/showparts...61&fg=35&hl=24 tuosta tuo osa 7, miten se asennetaan? siinähän on useampi napa takana? niin se tässä on suurin hukassa oleva asia

[smpovers]

Harmaa/vihreä(plus) johto taitaa mennä ylivirtasuojan läpi.

Joissain malleissa näköjään toi ylivirtasuoja on radion yläpuolella

Plus virta otetaan pinnistä 25. (harmaa/vihreä)

http://themurrays.homeip.net/bmw318/electrical/page-211.JPG

Ruskea johto on maa. sillä ei kai niin väljä mistä sen ottaa.

Katkaisimelta laseille menee violetti ja musta johto sekä apparin puolelle violetti/harmaa ja musta/harmaa



Johtojen väriselitykset http://themurrays.homeip.net/bmw318/...cal/page-3.JPG


Eiköhän noita kuvia tarkkaan katsellessa jotain saa selville

Edit: Sori hitto mä sekoilen taas
Edit2: Kävimpä katsoon oman ylivirtasuojan. Eihän siihen voi laittaa kun 2 johtoa kiinni. Ettei sulla olisi vahingossa ollu sumuvalon katkaisin?

[Zetz]

Harmaa/vihreä(plus) johto taitaa mennä ylivirtasuojan läpi.

Joissain malleissa näköjään toi ylivirtasuoja on radion yläpuolella

Plus virta otetaan pinnistä 25. (harmaa/vihreä)

http://themurrays.homeip.net/bmw318/electrical/page-211.JPG

Ruskea johto on maa. sillä ei kai niin väljä mistä sen ottaa.

Katkaisimelta laseille menee violetti ja musta johto sekä apparin puolelle violetti/harmaa ja musta/harmaa



Johtojen väriselitykset http://themurrays.homeip.net/bmw318/...cal/page-3.JPG


Eiköhän noita kuvia tarkkaan katsellessa jotain saa selville

Edit: Sori hitto mä sekoilen taas
Edit2: Kävimpä katsoon oman ylivirtasuojan. Eihän siihen voi laittaa kun 2 johtoa kiinni. Ettei sulla olisi vahingossa ollu sumuvalon katkaisin?

joo eli toi mikä tossa mun kuvassa toi osa 8 on, niin eikö se ole se ylivirtasuoja? toi osa 7 sitten jotain ihan muuta

[smpovers]

joo eli toi mikä tossa mun kuvassa toi osa 8 on, niin eikö se ole se ylivirtasuoja? toi osa 7 sitten jotain ihan muuta

Mun käsityksen mukaan 8 kytkimellä saa mahdolliset takasähkölasit pois pelistä... Eli kun tuo nappi on pohjassa niitä pystyisi vaan edestä käyttään.
