e36 tds kaasupolkimen asento tunnistin

[rixamix]

missäköhän tuollainen sijaitsee?
onko polkimessa?
tulisikohan tuosta johto konehuoneen puolelle?

auttakaa avutonta

[erese]

missäköhän tuollainen sijaitsee?
onko polkimessa?
tulisikohan tuosta johto konehuoneen puolelle?

auttakaa avutonta

Katsohan tuolta: http://www.realoem.com/bmw/showparts...55&hg=35&fg=15 ja siellä osa nro. 10.
Tämähän on ainakin polkimen päässä

[rixamix]

Jep tuo on varmaan oikea palikka.

Mihinkähän nuo johdot tuosta menevät?

Pitäisi löytää sellainen johto tuosta nipusta, jossa on 0-5volttia jännitettä kaasupolkimen asennosta riippuen. Eli kun poljin lattiassa niin antaa 5volttia.

Jos joku osaisi sanoa minne nuo johdot menevät olisin kiitollinen.

[erese]

Jep tuo on varmaan oikea palikka.

Mihinkähän nuo johdot tuosta menevät?

Pitäisi löytää sellainen johto tuosta nipusta, jossa on 0-5volttia jännitettä kaasupolkimen asennosta riippuen. Eli kun poljin lattiassa niin antaa 5volttia.

Jos joku osaisi sanoa minne nuo johdot menevät olisin kiitollinen.

Siihenpä en osaa sanoa mitään, täytyypä katsoa tis:stä josko sieltä löytyis osviittaa

[rixamix]

Tis ?

mikäs se on?

[erese]

Siihenpä en osaa sanoa mitään, täytyypä katsoa tis:stä josko sieltä löytyis osviittaa

Eipä tuolta TIS:stä löytynyt äkkiseltään mitään, menisiköhän ne piuhat siitä suoraan moottorinohjausboxiin? 8 piuhaahan siitä potikasta lähtee.

[erese]

Tis ?

mikäs se on?

BMW TIS= Technical Information System. Eli sähköisessä muodossa oleva huoltoopas. Noi johdotukset löytyis varmaan WDS:stä/ETM:stä mutta noita mulla ei ole käytettävissä Ja WDS = Wiring Diagram System , ETM = Electronic Troubleshooting Manual

[rixamix]

http://www.realoem.com/bmw/showparts.do?model=CF91&mospid=47462&btnr=13_0105&hg=13&fg=15

voiskohan tuo liittyä asiaan millään tavalla... meinaan että tulisiko tuolle jotain johtoja sieltä polkimelta?

[rixamix]

http://www.realoem.com/bmw/showparts.do?model=CC31&mospid=47446&btnr=13_0394&hg=13&fg=15

Eikös niiden johtojen pitäisi tulla tälle ohjausboxille sieltä polkimelta?

Missä tämä muuten sijaitsee?

[Velho]

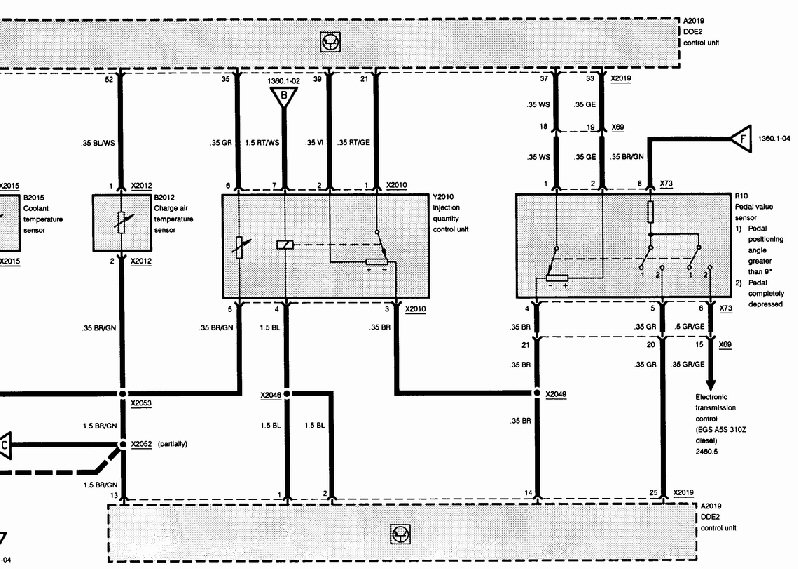

Tässä olis kuva mistä näkee missä johdoissa tuo referenssi jännite menee

[erese]

http://www.realoem.com/bmw/showparts...94&hg=13&fg=15

Eikös niiden johtojen pitäisi tulla tälle ohjausboxille sieltä polkimelta?

Missä tämä muuten sijaitsee?

jos moottorinohjausboxin sijaintia tarkoitat niin se sijaitsee apparin puolella moottoritilan puolella (menee osittain tuulilasin alle)

[rixamix]

Eli tuon kuvan mukaan siitä kaasupolkimen tunnistimesta menee johdot juuri tuolle ohjainboksille jota kyselin.

Pitää siis mittailla sen boksin piuhoista että mihin se 0-5v jännite tulee.

[erese]

Eli tuon kuvan mukaan siitä kaasupolkimen tunnistimesta menee johdot juuri tuolle ohjainboksille jota kyselin.

Pitää siis mittailla sen boksin piuhoista että mihin se 0-5v jännite tulee.

Siitä sitten mittailemaan vaan

[Velho]

Eli tuon kuvan mukaan siitä kaasupolkimen tunnistimesta menee johdot juuri tuolle ohjainboksille jota kyselin.

Pitää siis mittailla sen boksin piuhoista että mihin se 0-5v jännite tulee.

Se jännite tulee boksin 37 nastasta niin kuin kuvasta näkee.

[rixamix]

Ja kyseisen nastan johto on valkoinen (WS)?

Jospa huomenna sen mittaisin.

Ihan vaan vielä varmistaisin että kyseinen boksi jota menen räpläämään, on siis juuri se boksi johon myös voi teholastun laittaa? Sille menee paljon johtoja
