E34 Kaukosäätöisen keskuslukituksen asennus

[breath]

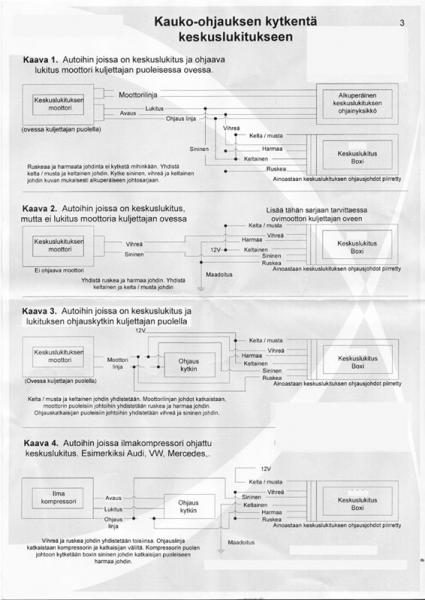

Jos joku voisi valottaa mikä on oikea kaavio ja mitä piuhoja kannattaa yhdistellä... Auto johon kaukosäätö olisi tarkoitus asentaa on e34 525 8/94. En löytänyt riittävää tietoa aikaisemmista keskuteluista.

[eldrin]

Ois hiukan helpompi jeesata jos tosta kuvasta näkis jotain. Tuntuu olevan niin pientä pränttiä et menee arvailuks jos tosta yrittää tulkita. Omaan e34:n laitoin kaukosäätimen vastaanottimen kiinni lukituksen ohjausboksiin, joka löytyy takapenkin alta kuskin puolelta. Ja siitä nimenomaan se keltainen liitin on se joka sisältää nää keskuslukituksen johdot.

[Heiska]

Asiasta tosiaan löytyy muutamia keskusteluja ennestään, mutta.

Tosiaan sieltä takapenkin alta se keltainen liitin josta etsit koetuskynän avulla oikeat johdot (toinen pää johonkin mistä tulee +12V ja toinen pää aina yhteen johtoon) ne ovat oikeat johdot mistä keskuslukko toimii. Näin tein omassani

Asennettavasta ohjainyksiköstä sitten vaan linjat oikein päin. Ja näiden pitää olla positiivinen ohjaus. Eli pitää antaa +12V signaali.

Sulkeutumiseen on myös mahdollista kytkeä ns superlukko, eli sama kun kääntää avainta lukituksessa "yli" jolloin saa sähköikkunat ja kattoluukun menemään kiinni automaattisesti. En muista juuri miten se kytkentä tapahtuu, mutta voin tarkistaa sen tänään kun menen laittamaan autoa.
