Kytkentäkaaviot - jäähdytysnesteen pinta

[545Pilot]

Löytyyköhän E61:een kytkentäkaavioita jostain? Löysin kuvia joltain epämääräisiltä saiteilta, mutta ei nyt viitsis alkaa virusten kanssa turamaan. Jos olis joku luotettavampi paikka.

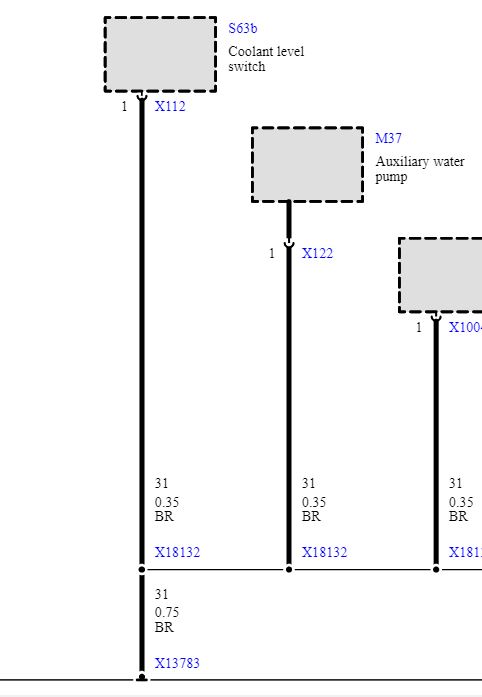

Pitäisi tietää mihin jäähdytysnesteen pinta anturi on kytketty. Ilmeisesti lighting moduliin, mutta pitäisi tietää tarkemmin, että sais vedyttyä uudet johdot suoraan.

[tombba112]

https://www.newtis.info/tisv2/a/en/

[545Pilot]

Kiitos. Tuoltahan noi löytyy. Onkohan tuo TIS kuinka luotettava?

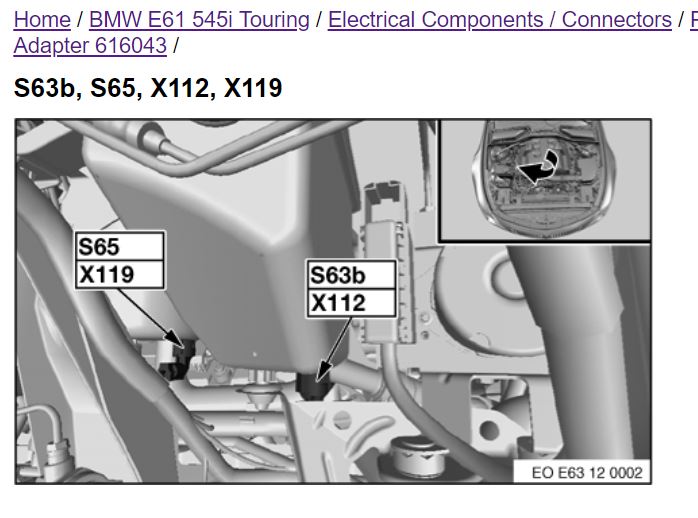

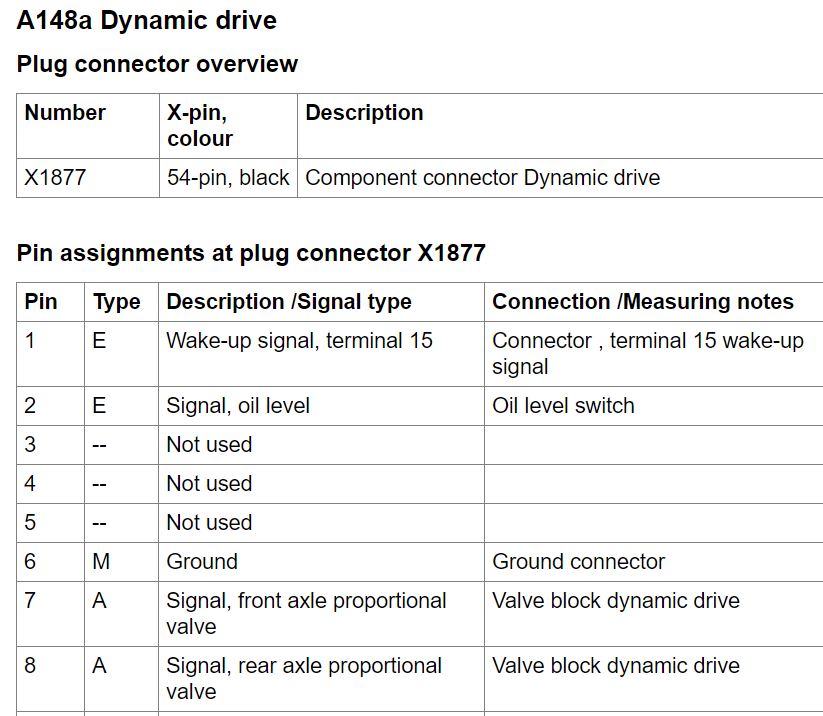

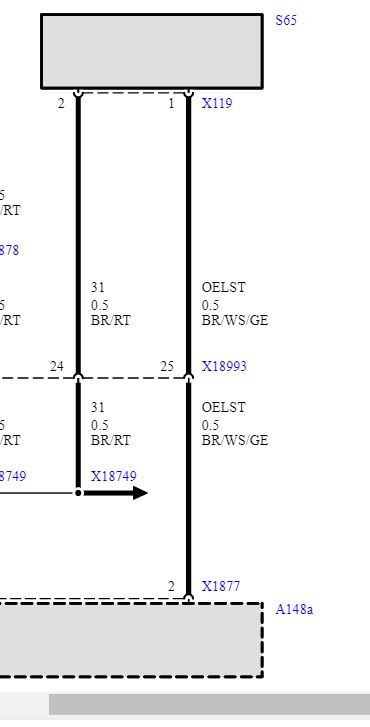

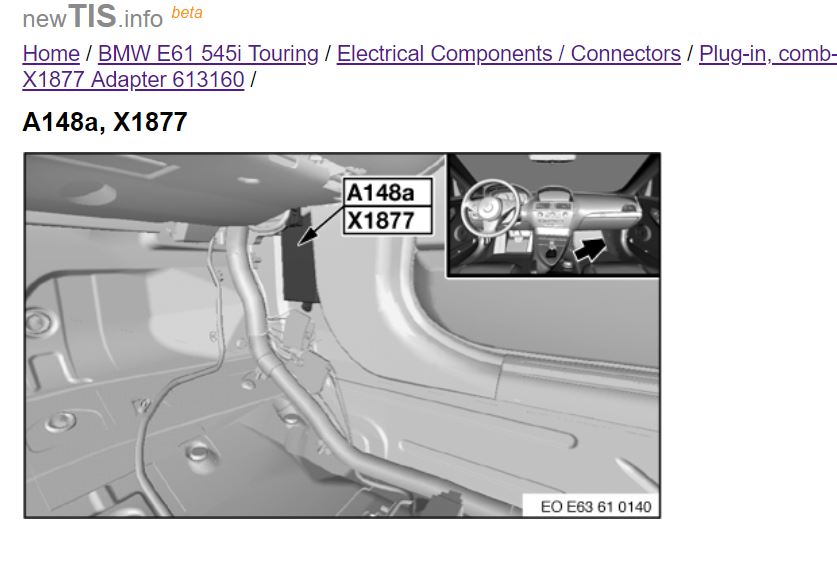

X119 connectorin signaali menee kuvien mukaan connector X1877 pin 2:een, mutta pin assignment taulukon mukaan siinä on oil level switch. X1877 pitäis löytyä repsikan jalkatilasta, joten teoriassa voisi onnistua johdon korvaaminen uudella. En ole vielä katsonut millainen tuo liitin on onko johtonipusta mitään saumaa löytää oikeaa johtoa.
