BMW Professional CD RDS mit MID E39

[Luxi]

Mitä pitää sisällään ne kaksi navin takana olevaa diniä?

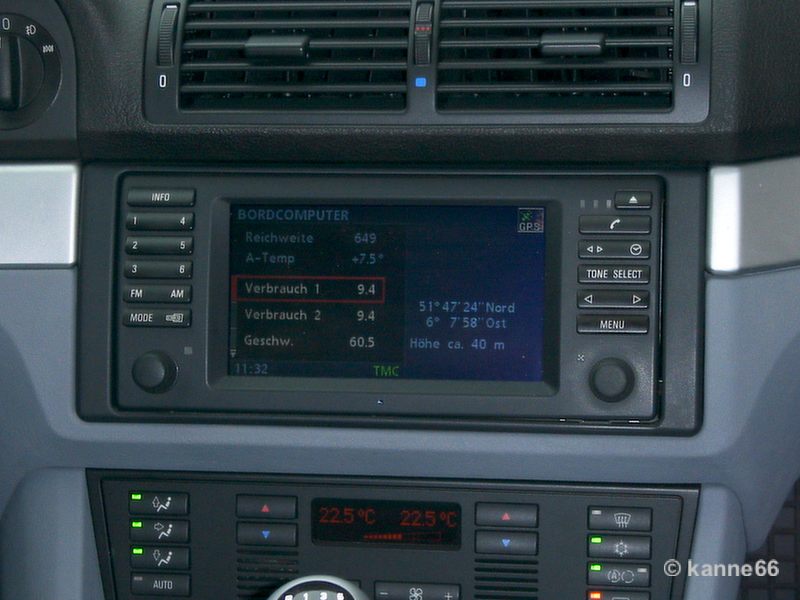

Näkyisköhän tosta kuva: http://bmw.bazzi.biz/images/anleit/radios/Navi16_9G.jpg

Tarvitsisin linjalähdöt erillissarjalle ja herätevirran.

Vastauksestakin kiitollisena.

[TJJ]

Jopa oli sekava kysymys... Otsikossa puhut Prof. CD:stä ja MID:istä ja sitten kysyt ilmeisesti kuitenkin navista? DIN:eistä kun puhutaan niin yleensä tarkoitetaan niitä pyöreitä monipiikkisiä liittimiä mutta eipä navin (tai Prof CD:n) takana niitä ole... No jos nyt oletetaan, että sinulla on navi niin tuon näytön takaa et saa mitään lähtöjä (paitsi kasettinauhurin), lähdöt on radio-osassa joka sijaitsee peräkontissa. Linjatasoisia lähtöjä ei ole, ainoastaan kaiutinlähdöt. Herätteen saat radion liittimestä (5 pin) tai vahvistimen liittimestä jos autossa on alkup. vahvistin.

[Luxi]

Ok, kojetaulun Alpinesta ei siis oteta muuta kuin kuvaa katselemalla ; )

Kiitos tästäkin. Otsikko on netistä copypastattu. Heräte tarvitaan koska alkup. vahvistinta ei ole. Pin 5 on ilmeisesti myös numeroitu, kuvaa näistä olen hakenut jo turhankin pitkään. Tähän asti olin siinä uskossa, että moninapaiset suorakaiteenmuotoiset liittimet ovat DIN liittimiä, mutta eivät siis ole. Onneksi oppiminen on minulle hautaan asti hauska asia.

[TJJ]

Pin 5 on ilmeisesti myös numeroitu, kuvaa näistä olen hakenut jo turhankin pitkään.

Kyllä noissa BMW:n liittimissä numerot yleensä on. 5 pinnin johto on violetti/valkoinen.
