GT2260V servo-ohjaus?

[OneAndOnly]

Jees, kiitoksia... nyt on tilaus lähtenyt.

[aapo609]

servo ohjaus garrett gt2660v

tervehdys!
kysymyksiin osaa vastata todennäköisesti parhaiten joku, joka on jo kyseisen ohjauksen toteuttanut. eli tästä topicista ja muista aiheeseen liittyvistä topiceista on ollut suunnaton apu. itsellä 99 vuoden 530da, johon kyseinen ahdin servolla olisi tarkoitus asentaa viimeistään keväällä.
muut tarvikkeet servon johtosarjaa lukuunottamatta on jo kasassa, ja servon johtosarjaan tilattu sivulta selvinneet vastukset ym.
mutta kysymyksiin.. kannattaako johtosarja tehdä jollekin piirilevylle yms. vai voiko sen tehdä toisin?

ja voiko valmista johtosarjaa kokeilla että siipien ohjaus toimii, ennenkuin aloittaa "fyysisesti turbon asennusoperaation?

-aapo

[bemari5]

Liitin

Tietääkö joku mikä on ton servoon tuleva liittimen varaosanumero? Pitäis teettää tommonen adapteri/kaapelisarja alipainesolenoidi/servo kun olen vaihtamassa sähköservo turboon. Ei ainakaan kovin helposti bmw:lläkään löytynyt kyseinen liitin/töpseli.

[Pekuz]

Vaikka tuosta.

http://www.finjector.com/verkkokaupp...-p-264378-174/

[Clavurion]

Kuinkas moni täälä tätä kytkentää käyttää/on testannut? Kytkentä on siis allekirjoittaneen käsialaa ja olisi mielenkiintoista tietää kuinka monella tämä kytkentä on käytössä? Ja miten on toiminut? Itse on tullut ajettua tällä kytkennällä jo noin 140tkm ja pelittää hyvin edelleen. Sinänsä ihme, että kytkentä toimii noinkin hyvin. Kytkennällä ei varmasti saada optimaalisinta toimintaa siipien ohjaukseen, mutta kohtuu hyvin se näyttää kuitenkin toimivan.

Uudempi vähän älykkäämpi säädettävä kytkentä on työnalla Pöydällä testaukseen vaan tarvisi ylimääräisen servon

Tuo alkuperäinen skema näyttää hävinneen bittiavaruuteen. Onko MakeJ:llä tämä vielä jemmassa jaettavaksi tai vielä parempi, jos sait suunnittelemasi hifi-version värkättyä.

[Hezman]

Oisko tuota kytkentäkaaviota jollain heittää?

[-olsku-]

Kytkentäkaavio

Kovasti olisi täälläkin tarvetta kytkentäkaaviolle, jos se vain jostain löytyisi

EDIT: itse itselleni vastaten: kytkentä löytyikin internetin syövereistä. Tässä vielä linkki kytkentään: http://aijaa.com/ZF6kk7

[Hezman]

Kovasti olisi täälläkin tarvetta kytkentäkaaviolle, jos se vain jostain löytyisi

EDIT: itse itselleni vastaten: kytkentä löytyikin internetin syövereistä. Tässä vielä linkki kytkentään: http://aijaa.com/ZF6kk7

Joko olet turbon vaihtanut? kokemuksia?

Mulla on nyt ollut jonkun aikaa uusi servo-ohjattu 2260 paikallaan. VNT-säätö reagoi loistavasti verrattuna alipaineohjattuun, painepiikkaukset myös jäi pois.
En kuitenkaan ollut tyytyväinen sen vaikutuksesta tehoihin, ehkä jopa hiukan väheni persdynolla mitattuna.

Nyt "muutaman" opiskelu tunnin jälkeen olen päässyt ecun ohjelmointiin kiinni. VNT-karttaa olen muovannut kokeilujen kautta mieleiseksi ja nyt tuntuis ainakin vetävän aika hyvin. Alhaalta hiukan piti kiristää ja ylhäältä pystyi löysäämään, jopa aika reilusti.
Samalla vääntö kartat sai pientä muutosta. Sanottaisko sillai, että nyt on meneillään testi, mitä se "surullisen kuuluisa" laatikko kestää

Ohjelmointi alkutekijöissään mutta pala kerrallaan.

[luikas]

Nostellaanpa vanhaa ylös. Turbon päivitys mielessä ja tämä olisi mielenkiintoinen vaihtoehto alipaineohjatulle. Onko jollain sattumoisin kuvaa asennuksesta / valmiista johtosarjasta?

[MakeJ]

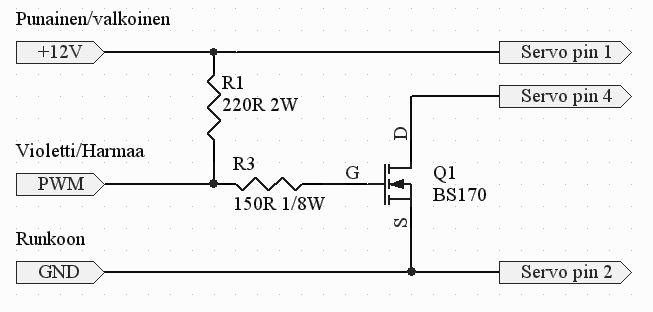

Tuossa kuva kytkennästä. Piti vähän kaivella, että löyty vielä :-)

Kaikkien servojen kanssa tämä kytkentä ei pelaa. Tai oikeastaa toiminta riippuu ECU:lta tulevasta PWM taajuudesta ja servon mallista. Servojen osanumerosta pystyi päätteleen millä taajuudella ne toimii, mutta en muista ulkoa noita numeroita.

ps. Vnt kartan muokkaukseen tarvisin vähän apuja ;-)

[korppi525]

Toimii myös 110kW 320d:ssä Garretin GT2056V kanssa, pari viikkoa ajoa nyt takana eikä mitään hämminkejä.

[Hezman]

ps. Vnt kartan muokkaukseen tarvisin vähän apuja ;-)

Jos E39 kyseessä niin siihen löytyy jotain apuja. Muuten menee itelläkin opiskeluksi.

[Jasa10]

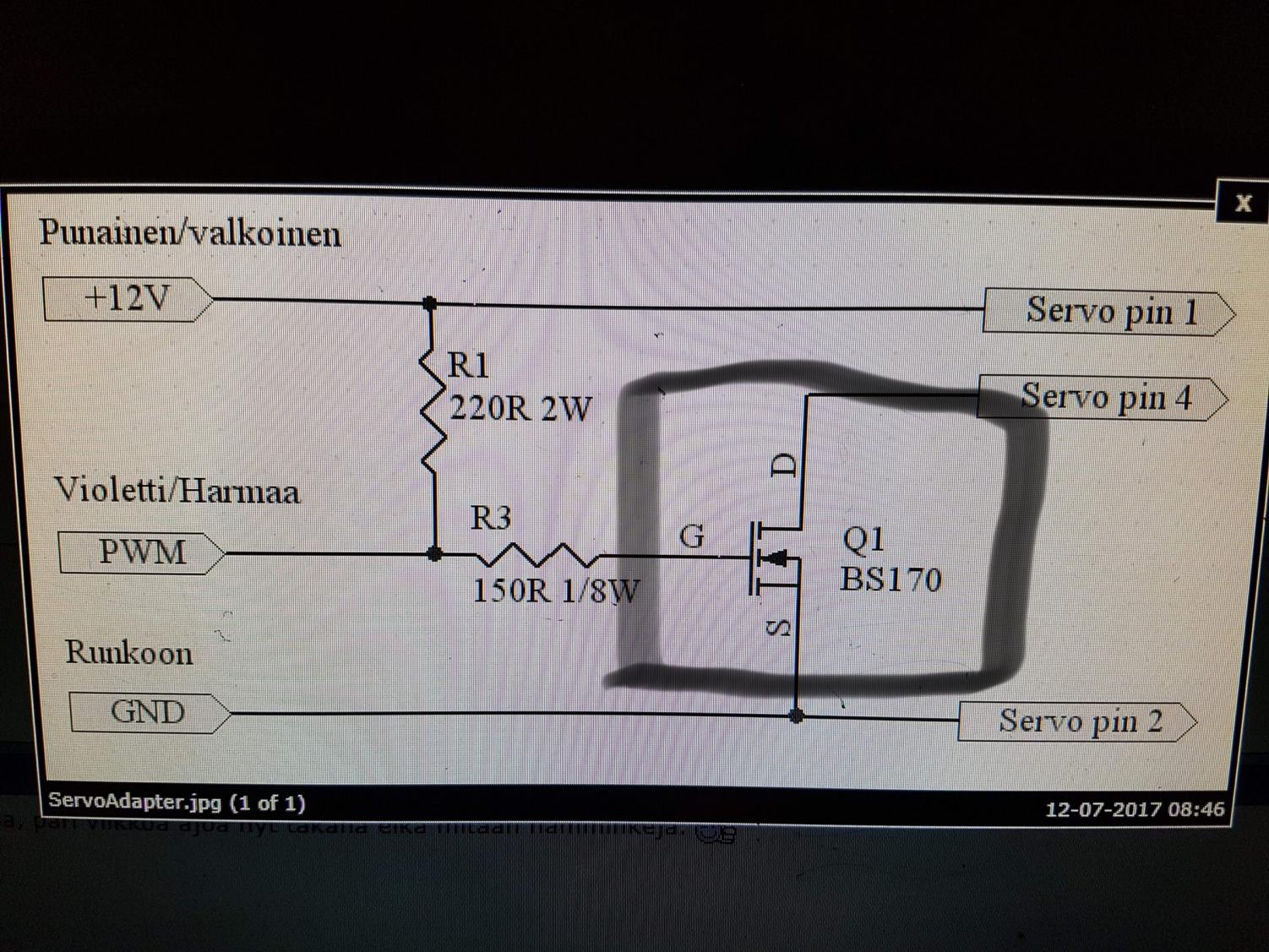

Miten toi bs170 transistori kytketään (mikä ympyröity kuvaan)
Kuvan perusteella siihen menis 2 maa piuhaa ja sit toi servo PIN 4?
Mihin kytketään toi PWM johto? Apua kaivattaisiin todella nopeasti 😁
Kytkentä kaaviot ei ole mun vahvuuteni.

[Clavurion]

Älä tuijota liikaa sitä trankun rakennetta tuossa kuvassa.
Drain
Gate
Source

Datasheet

[Jasa10]

Okei, en kyl saanut tosta ohjeesta selvää, osaatko suoraan sanoa, et mikä piuha menee D, G ja S pinniin transistorissa, en juurikaan ymmärrä näitä sähkö asioita ja englanti ei oikein luonnistu iteltä.
